防靜電接地工程

為什么要做防靜電接地

防靜電接地:靜電主要由不同物質相互摩擦而產生,在電子廠房生產過程中,靜電所造成的危害是多方面的。首先,該工程中很多設備及儀器對靜電電壓比較敏感,靜電會影響其正常工作甚至出現錯誤;其次,由靜電產生的高電壓會引起人身觸電;另外,當靜電嚴重時肯能會引起火花放電,嚴重的會造成火事故。           為消除靜電所產生的危害,就必須采取措施。消除靜電的方法很多,但是最簡單和最有效的辦法是采取接地措施。該電子生產廠房中,對所有會產生靜電的設備都應保證可靠接地。這類地坪在的防護材料中,分布有銅線構成的網絡,這些金屬網絡彼此形成電氣通路,用于防靜電地坪的靜電傳導。作為電氣設計配合,應該防靜電地坪所在空間的建筑柱上,適當預留接地端子。在地坪敷設完畢后,將防靜電地坪內的金屬線與該接地端子相連。另外,接地端子須通過柱內主筋與接地極連通,以使靜電通過接地端子沿柱內主筋流向地極。

(1).幾種接地概念  A.保護接地。就是將電氣設備不帶電的金屬部分與接地體之間作良好的金屬連接。 B.工作接地。將電力系統中的某一點(通常是中性點)直接或經特殊設備(如笑弧線圈,阻抗,電機等)與大地作金屬連接,稱為工地連接。C.重復連接(并聯)。接地電阻值很低,零線斷路點后面碰相外殼的對地電壓就很小,對人身的危險就會大大減輕。D.防雷接地。把雷電流迅速導入大地以防止雷害為目的的接地。E.防靜電接地。將帶靜電物體或有可能產生靜電的物體(非絕緣體)通過導電電體與大地構成電氣回路德接地叫靜電接地。靜電接地電阻一般要求不大于10歐姆。

(2)防靜電接地和其它幾種接地關系

防靜電工程中靜電防護區的地線較為常用的敷設方法有兩種:一種是專門埋設單獨的大地接地裝置,引出的接地線,敷設到生產線的防靜電作業崗位。二是采用三相五線制供電系統中的地線,引出電源零線的同時,單獨引出大地地線作防靜電接地母線。

  靜電接地應盡可能避開與某些精密儀器的接地共同一個接地體。因為靜電接地泄放靜電有時可產生較高脈沖,對儀器產生干擾。

  靜電接地應和防雷接地分開。因為防雷接地在泄放雷電流時,可產生較高反擊電壓,通過靜電接地能將反擊電壓引靜電防護區造成安全事故或?qū)x器設備損壞。在工程中靜電接地應與防雷接地相隔20m距離。

    防靜電接地電阻與接地極埋設的技術標準和規范有:


SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90



一.接地體總體布置設計

     防靜電接地體總體布置設計應視地形、地勢、土質等情況而定,并無一定之規,而應根據具體條件進行設計。現提供下述幾種方式供參考。共分垂直、水平及二者混合的布置方式。

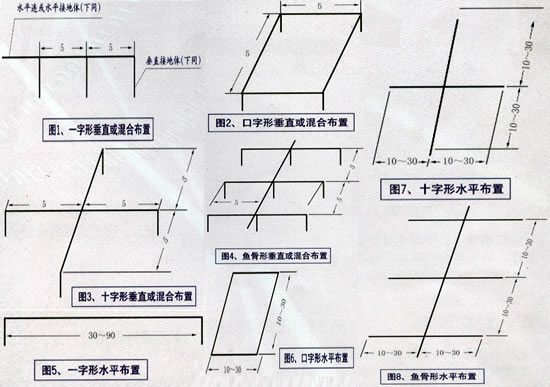

1.垂直方式如圖-1-4,分一字形、十字形及魚骨形。

特別要指出的每根垂直接地體之間的距離不應小于5米,否則有屏蔽作用,降低降阻效果,此方法僅在垂直接地體周圍按下圖(垂直接地體的埋設)施用降電阻劑,此法適用于地形狹窄,但能深挖或有條件使用機械鉆空的情況。
2.水平方式
 如圖5-8亦分一字形、十字形及魚骨形。不打垂直接地體,只打水平接地體,并在其周圍按下圖(水平接地體的埋設)施用降電阻劑,此方法效果差、最好不用。但在地形寬闊而地質情況又不便深挖并無機械深鉆的情況下,只好使用此法,但接地體要盡量拉長。

3.混合方式

如圖:1-4,水平連接線亦要挖到盡可能深,使其成為水平接地體,并在其周圍施用降電阻劑。垂直接地體周圍當然亦同時施用降電阻劑。

    此法適用于地形狹窄而又不便深挖的條件差的情況。水平與垂直接地坑的深度均可適當比規定值淺些。

     最后應該指出的是:上述施工方式是對一般工程而言;對一些大型或尖端技術工程常常要用大型網格狀地網,甚至使用貴金屬組成地網,這時可在原設計的地網中的金屬接地體周圍按下圖(垂直接地體的埋設)或下圖(水平接地體的埋設)的方法施用降電阻劑、既能滿足降阻的要求。


二、施工方法

1.在現場按3:2的比例,把降阻劑加水?dāng)嚢杈鶆颍蓾{糊狀。立即倒入放好接地體的坑中,再填滿細土并夯實。

3.在垂直接地極使用降阻劑施工,無機械打孔條件時,可預定敷設降阻劑的接地極外徑,加工-鋼管作為外模,放在人工開挖的大口接地坑中(如下圖)。把接地極放在鋼模中央,使它們處于垂直位置。鋼模外面用細土回填,調制好降阻劑,倒入鋼模與接地極之間,然后用起重機向上拉出鋼模。再澆水夯實。

三、測量

  1.降電阻劑回填夯實后,即可測試電阻值,隨著時間的推移,土質沉實后,電阻值還會有下降的趨勢。

   2.不得與水平接地體平行進行測量,而應與其垂直引出測量線和打測量接地極。應盡量避開河流、地下金屬管道、高壓輸電線路等導體和磁場,無法避開時,要與其相垂直引出測量線。

 3.對土質極壞(如全是石頭的土壤)或無法打足接地體的極端狹窄的土地,還有測量路徑電阻值及大時,應降低對接地電阻合格值的要求。必要時亦可考慮在測量輔助極處亦打深孔并灌入降電阻劑,以便測量結果更反映真值。

上海德拉電子科技有限公司防靜電接地系統所做案例:
1.      上海三鑫科技發展有限公司
總共1000多平米的兩個車間前段與后段車間,主要生產激光投影儀,投廠一年期間產品出貨,產品不良率非常高,生產不穩定。后經我公司及其工程部人員測試,其靜電導瀉不出,很多研發生產部位其靜電電壓高得驚人!發現其靜電地板接地及生產設備接地均接在電源零線上,技術人員對防靜電知識的缺失造成不良后果!我公司根據其具體情況設計并施工防靜電接地系統,并把所有生產,檢測,入庫的相關工作臺,流水線,貨架一一接地。對所有能與產品接觸的料盤等檢測電壓值。最后其公司產量上去,不良率明顯降低!
2.      歐寶汽車電子(上海)有限公司
該公司主要生產研發汽車燈罩零部件,對ESD要求非常嚴格,在開廠初期我公司參與了其生產車間防靜電地板工程的及整的工廠靜電接地系統的工程。二期工程均有我公司為其做靜電接地工程!并得到其公司認可!
3.      華騰微電子(上海)有限公司
該公司主要是設計開發閃存,實驗室為200平方米,主要為研發。我公司為其做了防靜電接地工程,其接地方案導電指數得到美國工程師認可。現三年內定期檢測無任何問題!
4.      通用電氣(中國)有限公司
該公司的三期實驗室需要是無塵防靜電場所,我公司配合中電建筑三公司完成ESD靜電接地系統工程。
5.      神州通信集團有限公司上海分公司
該公司500多平方米機房間,所有19寸機柜靜電接地,我公司完成ESD靜電接地系統工程。
6.     一詮精密電子工業(中國)有限公司
  該公司1000多平方米SMT車間,靜電接地,我公司完成ESD靜電接地系統工程。
7.    閎康技術檢測(上海)有限公司
該公司位于浦東張江高科技園區,主要是靜電防護(ESD)設計及可靠性測試及失效分析技術測測試單位,該公司2000多平方的測試車間通過我公司設計并做了一整套ESD接地系統后,各項ESD測試均達ANSI/ESDS20.20.美國靜電防護協會規范要求。
8.  麥格納唐納利(上海)汽車科技有限公司
該公司二樓ESD生產裝配車間改造,我公司提供ESD防靜電地板以及整體ESD接地系統工程,各項ESD測試均達 到ANSI/ESD ,S20.20.美國靜電防護協會規范要求。
9.  無錫盛邦電子有限公司
該公司主要生產汽車整流器等產品,因為新項目上馬,新產品多次出現質量問題,也無法查出,因無ESD防護,后經過我公司建議改進,做了整套ESD接地系統,流水線全部接地。后產品失誤問題明顯改進。
10. 圣韻電子(上海)有限公司
該公司主要生產汽車尾翼等電子產品,公司2棟廠房由于ESD接地系統不達標等原因,通過其客戶集合測試ESD未通過,導致項目停頓。通過ESD協會咨詢公司建議,重新做了2套ESD接地工程,我公司承包并實施工程,后通過第三方檢測各項ESD測試均達到ANSI/ESD ,S20.20.美國靜電防護協會規范要求。
11. 上海南格蘭海芬汽車有限公司
該公司主要生產汽車燈罩等汽車配件上的產品,廠房先期沒有專業的ESD接地系統,后經過競標由我公司承包并實施完成ESD接地工程。
12. 浙江海振電子科技有限公司
該公司主要生產LED等平板顯示產品,是萬馬集團下的企業,廠房先期沒有專業的ESD接地系統,有我公司完成兩棟廠房的ESD接地系統工程。得到其公司專業人員好評。
12.浙江海振電子科技有限公司
該公司為韓資企業,主要承接韓國三星手機面板項目,由于公司成立初期廠房的ESD接地系統不是非常注重,導致三星公司近期的ESD審核未通過,需整改!后找到我公司,由我公司檢測其EOS接地和ESD接地共用,并且接地工程不是按標準實施!我公司給其提出方案,并實施3棟廠房的ESD接地系統工程,得到韓國三星方面的認可!
13美細耐斯(上海)電子有限公司
該公司為韓資企業,主要承接韓國三星手機面板項目,由于公司成立初期廠房的ESD接地系統不是非常注重,導致三星公司近期的ESD審核未通過,需整改!后找到我公司,由我公司檢測其EOS接地和ESD接地共用,并且接地工程不是按標準實施!我公司給其提出方案,并實施3棟廠房的ESD接地系統工程,得到韓國三星方面的認可!
14. 威特電梯部件(蘇州)有限公司
該公司為德資企業,主要為奧特斯等電梯廠商提供配件,由于涉及到電路板的配件一塊,故其公司需做ESD接地防護,我公司參與并競標提供ESD接地系統的設計及施工,后通過第三方檢測各項ESD測試均達到ANSI/ESD ,S20.20.美國靜電防護協會規范要求。

15. 實用動力(中國)工業有限公司

該公司為美資企業,主要是設計制造工業汽車等設備動力上的主件,由于在某些生產部件涉及到IC等敏感器件,故需做ESD防護,我公司通過競標后承接其ESD防護的ESD接地工程及防靜電PVC地板工程,并得到其公司美國工程部的好評。

16. 賽默飛世爾科技中國有限公司

該公司為美資企業,美國上市公司(紐約證交所代碼:TMO)。主要是設計研發,生產生命科學儀器等產品。由于某些產品部件涉及到電路板等敏感器件,故其生產裝配總部蘇州廠需做一套防靜電接地系統。我公司通過投標后承接其ESD接地系統工程,并完成其內部ESD防護的所有項目。
